FOCUS tour grue principales caractéristiques:
S'il vous plaît remplir formulaire ci-dessous si la citation ou le soutien nécessaires, nous reviendrons vers vous dès que possible
- 1. Acier acheté directement à partir de Baogang et Wugang, matières premières de haute qualité;
- 2. SCHNEIDER composants électriques assure mécanisme fiable et sûr;
- 3. Monter la roue de frein en acier, levage mécanisme est testé en multi-voies;
- 4. Mécanisme d'orientation stable et alimenter adopte le moteur et la transmission hydraulique enroulement;
- 5. Robot système de soudage automatique, projection de roue automatique et la pulvérisation ligne d'assemblage, une technologie de pointe;
 Robot pour pivot |
 La technique de soudage |
 Test stricte de qualité |
 Voyage mécanisme de chariot |
 sme de remontage |
 Dispositif de pivotement |
 Cabine |
 Cabine |
 Chariot de Voyage |
 Section de mât |
 Contre-flèche |
 Faisceau en forme sans ballast |
 Faisceau en forme de croix avec entretoise inclinée et ballast |
 Faisceau en forme de croix avec inclinaison jambe mais pas de lest |
 Portique de manchon |
 Topkit |
 Tour grue mobile |

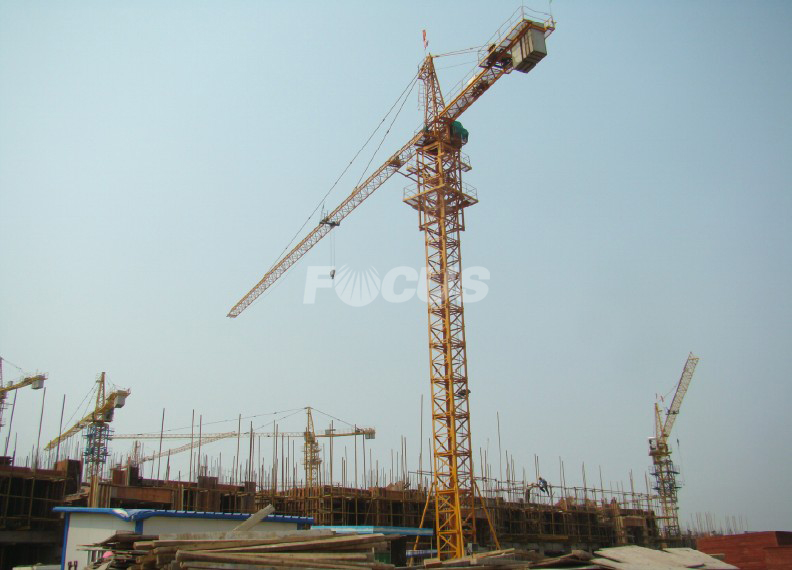

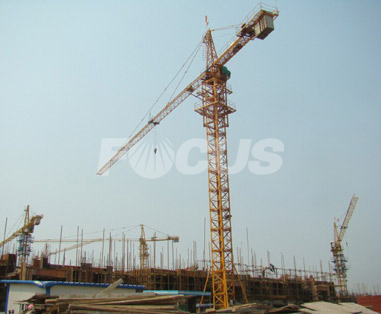

 Tour grue |
cliquez pour agrandir la forme
Principaux paramètres pour hydraulique auto-soulevant QTZ grues à tour
Nous avons également QTZ200 et QTZ315 grues à tour qui ont max. des capacités de levage de 12 tonnes et 16 tonnes respectivement. La grue à tour sans ballast a une base très solide de métro, de sorte qu'il peut rester ferme et bien travailler.
| Modèle de grue Tour | QTZ160 | QTZ125 | QTZ80 | QTZ63 |
|---|---|---|---|---|
| Type bande de blocs de ballask kg | 4*5200 | 4*5200 | 4*5200 | 4*5200 |
| Type de trapèze bloc ballask kg | 14*3450 | 14*3450 | 12*3450 | 12*3450 |
| Poids du lest kg | 69000 | 69000 | 62200 | 62200 |
Principaux paramètres pour hydraulique auto-soulevant QTZ grues à tour
| Modèle | QTZ160（6516） | QTZ125（5518） | QTZ100A（5515） |
|---|---|---|---|
| Amplitude (M) | 65 | 55 | 55 |
| Hauteur indépendant (M) | 50 | 46/52 | 50/50 |
| Max. Hauteur (M) | 190 | 200 | 180 |
| Max. Capacité de levage (T) | 10 | 8 | 8 |
| Cadre de Support Assistant | 6 | 6 | 4 |
| Matériel principal |
135×135×12 (tube d'acier carré) |
135×135×12 (tube d'acier carré) |
135×135×12 (tube d'acier carré) |
| Standard mât Section Dimension | 1.935×1.935×2.8 | 1.835×1.835×2.5 | 1.835×1.835×2.5 |
| Vitesse de levage (a=2)(m/min) | 100/50 | 100/50 | 100/50 |
| Vitesse d'orientation (r/min) | 0.61 | 0.6 | 0.55 |
| Vitesse de Chariot Voyage (m/min) | 60/30/10 | 60/30/10 | 60/30/10 |
| Max. Moment de levage (KNm) | 1600 | 1250 | 1000 |
| Température de travail（℃) | 20～+40 | 20～+40 | 20～+40 |
| Formulaire de roulement |
Quatre jambes d'atterrissage sans ballast |
Type A. Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
Type de A.Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
| Modèle | QTZ80（5512） | QTZ63（5013） | QTZ63C（5211） |
|---|---|---|---|
| Amplitude (M) | 55 | 50 | 52 |
| Hauteur indépendant (M) | 46 | 41 | 40 |
| Max. Hauteur (M) | 151 | 141 | 140 |
| Max. Capacité de levage (T) | 8 | 6 | 6 |
| Cadre de Support Assistant | 5 | 4 | 5 |
| Matériel principal |
135×135×12 (tube d'acier carré) |
135×135×10 (tube d'acier carré) 135×135×12 Renforcer la section de mât |
∠160*16 Renforcer la section de mât ∠160*14 |
| Standard mât Section Dimension | 1.835×1.835×2.5 | 1.835×1.835×2.5 | 1.615×1.615×2.5 |
| Vitesse de levage (a=2) (m/min) | 100/50 | 80/40/8.5 | 80/40/8.5 |
| Vitesse d'orientation (r/min) | 0.65 | 0.64 | 0.64 |
| Vitesse de Chariot Voyage ( m/min) | 60/30/10 | 42/21 | 42/21 |
| Max. Moment de levage (KNm) | 800 | 630 | 630 |
| Température de travail（℃） | -20～+40 | -20～+40 | -20～+40 |
| Formulaire de roulement |
Type A. Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
Type A. Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
Type A. Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
| Modèle | QTZ50（4810） | QTZ40（4708） | QTZ40（4708） |
|---|---|---|---|
| Amplitude (M) | 48 | 47 | 45 |
| Hauteur indépendant (M) | 35 | 32.5 | 32.5 |
| Max. Hauteur (M) | 140 | 100 | 100 |
| Max. Capacité de levage (T) | 6 | 4 | 4 |
| Cadre de Support Assistant | 4 | 4 | 4 |
| Matériel principal |
135×135×10 (tube d'acier carré) Renforcer la section de mât 135×135×12 (tube d'acier carré) |
160×160×12 Acier angle |
160×160×12 Acier angle |
| Standard mât Section Dimension | 1.835×1.835×2.5 | 1.5×1.5×2.5 | 1.5×1.5×2.5 |
| Vitesse de levage (a=2)(m/min) | 76/36/8 | 69.4/34.7 | 76/38/10 |
| Vitesse d'orientation (r/min) | 0.64 | 0.62 | 0.77 |
| Vitesse de Chariot Voyage (m/min) | 42/21 | 38/19 | 21.6/43.2 |
| Max. Moment de levage (KNm) | 500 | 400 | 400 |
| Température de travail（℃） | -20～+40 | -20～+40 | -20～+40 |
| Formulaire de roulement |
Type A. Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
Type A. Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
Type A. Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
| Modèle | QZT31.5(3883)(4075)(4264) |
| Amplitude (M) |
38 40 42 |
| Hauteur indépendant (M) | 30 |
| Max. Hauteur (M) | 100 |
| Max. Capacité de levage (T) | 3 |
| Cadre de Support Assistant | 5 |
| Matériel principal |
125×125×10 Acier angle |
| Standard mât Section Dimension | 1.5×1.5×2.4 |
| Vitesse de levage (a=2)(m/min) | 52/26/6.5 |
| Vitesse d'orientation (r/min) | 0.77 |
| Vitesse de Chariot Voyage (m/min) | 21/42 |
| Max. Moment de levage (KNm) | 315 |
| Température de travail （℃） | -20～+40 |
| Formulaire de roulement |
Type de A.Faisceau en forme de Croix avec entretoise inclinée et ballast Tapez B. faisceau en forme de croix avec inclinaison jambe mais pas de lest |
Nous avons également QTZ200 et QTZ315 grues à tour qui ont max. des capacités de levage de 12 tonnes et 16 tonnes respectivement. La grue à tour sans ballast a une base très solide de métro, de sorte qu'il peut rester ferme et bien travailler.
